Ozon temas tankları
|
PASLANMAZ ŞASE ÜZERİ TAM OTOMATİK OZON TEMAS SİSTEMİ |
|
TASARIM KRİTERLERİ |
|
OZON REAKSİYON |
XXm3/h |
|
Ozon üretim kapasitesi Limit kontrollü |
|||
|
Üretim Yöntemi Elit Ozon |
Corana Discharge |
||
|
Çalişma Voltaji |
220-230V 50 HZ |
Yüksek Frekans |
10000hz |
|
Soğutma |
Hava |
Sızdırmazlık |
Teflon, viton |
|
Dahili oksijen beslemeli |
|||
|
Oksijen akış oranı |
Ayarlanabilir Debimetre |
||
|
PLC SIEMENS |
Sürücüler |
DOKUNMATİK EKRAN 10’’ EXOR |
|
|
Uzaktan erişim, Webden İzleme |
|||
|
Geriye dönük izleme Ekranda anlık grafik |
|||
|
Sesli ve flaşör alarm |
|||
|
Üretim ile koordineli su kapasitesi ayarlama, Ekran üzeinden |
|||
|
Istenmeyen durumlarda temas tankı Su tahliye ve dolum Otomatik programlama |
|||
|
Fabrikanızda koordineli çalışmasını istediğiniz dolum makineleri ile sinyal bağlantısı |
|||
|
|
|||
|
Ozon ölçüm sistemi PLC Ekran üzerinden prog.0.000-2.000 ppm ( prominent & jumo) |
|||
|
Ozon Alt Üst Limit değerine göre ozon üretim kapasite ayarlama (Otomatik) |
|||
|
Tek tuş yönetimi |
|||
|
Regülatör, otomasyon elektriği |
|||
|
Işletmenin eklemek istediği otomasyon tedbirleri ve ilave yazılımlar dahil |
|||
|
Fabrikasyon ve montaj hatalarına karsı sarf malzemeler hariç GARANTİ 2 yıl. |
|||
|
2 ADET Hat XXm3/h paslanmz pompa sürücü Kontrol |
|||
|
2 Adet Paslanmaz vanalı kollektör ve tesisat hattı |
|||
|
|
|||
|
|
|||
|
TEKLİFE DAHİL OLMAYANLAR |
|||
|
Uzaktan erişim pc bağlantı kablo ve koblo tesisatı |
|||
|
Cihazların nakliye ve sigorta işlemleri |
|||
|
Personel uçak, yol ve konaklama giderleri |
|||
|
Su giriş ve çıkış tesisat işlemleri |
|||
|
Sistemin kurulum yapılacağı yere kadar 4-6 bar kuru hava & Sağlam Topraklı 3 faz elektrik tesisatı |
|||
|
|
|||
|
|
|||
|
REAKSİYON TANKI |
1 ADET |
|
TANK HACMİ |
XX Litre |
|
PASLANMAZ KALİTESİ |
316 L |
|
SAC KALINLIĞI |
XXmm |
|
MENHOL |
1 Adet |
|
GÖZETLEME CAMI |
2 Adet |
|
BASINÇ SENSÖRÜ |
2 Adet |
|
PROP KAVONOZU |
1 Adet |
|
NUMUNE MUSLUĞU |
1 Adet |
|
SEVİYE GÖSTERGESİ |
1 Adet |
|
PİNOMATİK VANA |
2 Adet dolum ve tahliye |
|
Sirkülasyon pompası |
1 Adet xm3/h |
|
Doluma giden hat pompası |
2 Adet xxm3/h Sürücü kontrol |

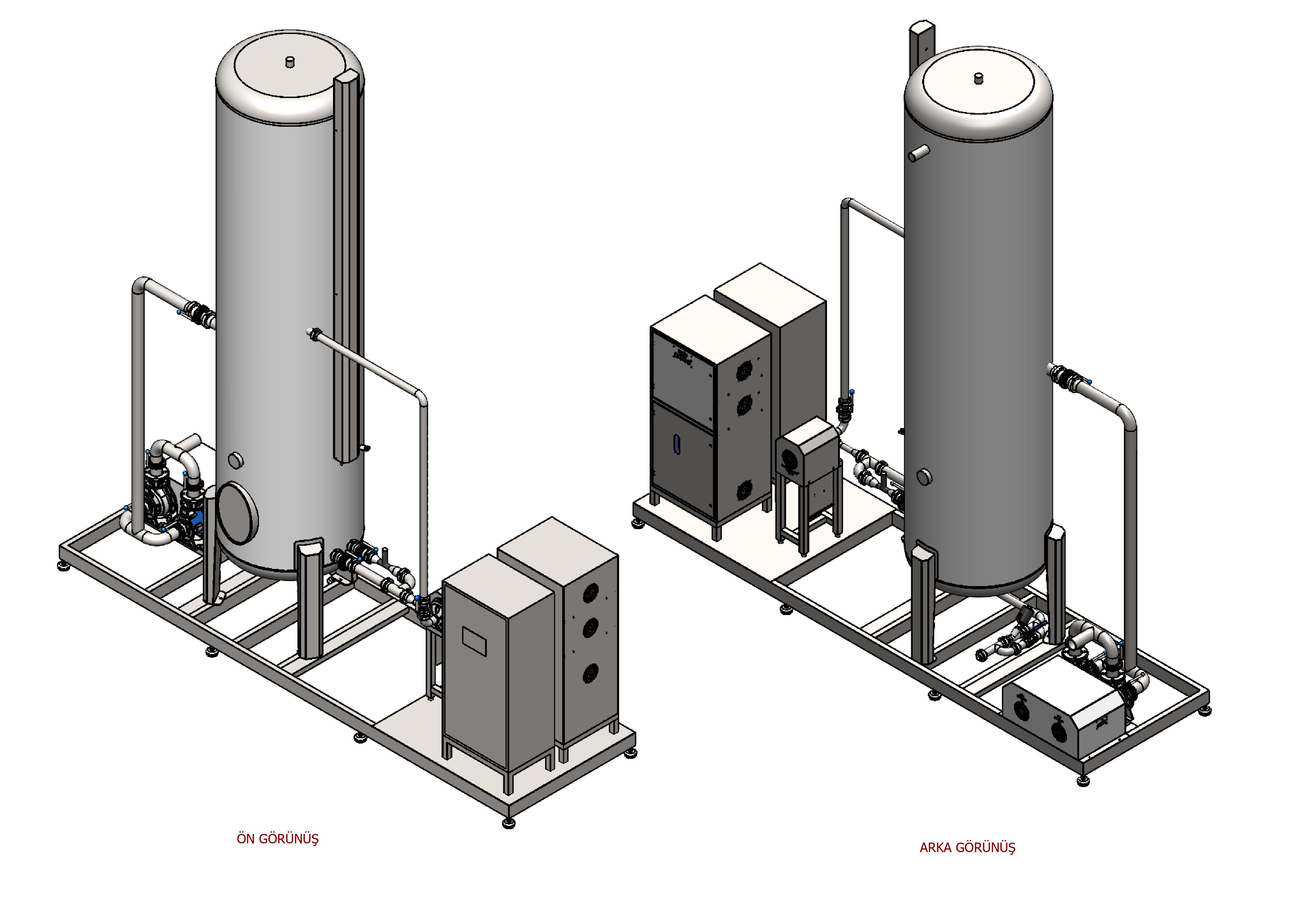

PASLANMAZ ŞASE ÜZERİ OZON SİSTEM AÇIKLAMASI
Tank su giriş ve çıkış çapları fabrika tesisatına uygun olarak belirlenmektedir.
Reaksiyon tankına giren su tank içerisinde ozon limit değerlerine göre ozonlanarak servis edilir.
Sirkülasyon hattında rakor bağlantılı, hijyenik, AISI316 L kalite 3 Adet Kelebek Vana,
Sirkülasyon Pompası XX m3/h.
Hat pompaları 2 ADET XX m3/h paslanmaz pompa, sürücü,
Su ozonlama ve dolumu esnasında limit değerlerinin dışına çıkmadığı için tahliye gerektirmez, Sistemde 3 Yollu vana YOKTUR
Limit değerini aşması halinde ozon üretmez.
Ozon sistemi ozonlu ya da ozonsuz mod ekran üzerinden seçilebilir.
Ozon kontak tankı dolumu otomatik, aktuatörlü vana mevcuttur.
Tank seviyesi hijyenik transmıtter ile ölçülür, dolum makinelerden gelen sinyaller ile ozon tankındaki su kapasitesi istenilen seviyede otomatik ayarlanır.
Otomatik drain tank tahliye aktuatörlü vana mevcuttur.
Ozon jeneratörünün panosu ve sistemi kontrol edecek otomasyon panosu ayrı olarak imal edilip şase üzerindedir.
Sistem panosu, ozon tankını besleyecek olan pompaya su talebi açacak haberleşme sinyalleri mevcuttur.
Fabrika Scada sistemine bilgi verebilecek kabiliyette programlanmıştır.
Kontrol panosu PLC tabanlı olup, 10’’ dokunmatik kontrol paneline sahiptir.
PLC markası Siemens.
Ozon jeneratörü hava kompresör ile değil oksijen jeneratörü ile beslenmektedir.
Ozon ölçüm cihazından gelen sinyaller ile koordineli çalışır.
Reaksiyon tankında Ölçülen limit değerlerine göre kapasitesini otomatik belirler.
Suyun ihtiyacı olan gramajda ozonu servis eder.
Manuel ya da otomatik çalışma modu ekran üzerinden seçilebilmektedir
Ozon Jeneratöründe ozon gazı;CoronaDischarge Yöntemine göre üretilmektedir.
Asit Üretmez, yoğuşma yapmaz
Voltaj regülatörü ile sistem enerji kontrolü mevcuttur.
Ozon Jeneratöründe her bir yüksek gerilim trafosu Sıralı yaşlandırmalı otomatik olarak devreye girer.
Ozon limit değerlerine göre sesli ve görsel alarmları mevcuttur.
Ozon üretim oranı oksijen beslemesinden bağımsız ayarlanabilmektedir
Ayrıca üretim kapasitesi ekran üzerinden ayarlanabilmektedir.
Ozon jen. Ozon ölçüm limit değerlerine göre %25 %50 %75 %100 Eş yaşlandırmalı çalışma modu ile Enerji tasarrufu sağlar. Tahliye ihtiyacı yoktur
CIP Modu ekran üzerinden ayarlanabilir
Ozon ölçüm aralığı 0,000 – 2,000 ppm
Ölçüm birimi dokunmatik ekranda ppm olarak görünür.
Geriye dönük raporlanabilir
Sistem ile bağlı koordinasyonda, gerekli sinyal bağlantıları tarafımızdan yapılmaktadır.
Fabrikada ilgili kişilerin bilgisayarlarına haberleşme bağlantısı mevcuttur.
Sistem uzaktan bağlantıya uygun tasarlanmıştır.
Panolarda montajlanan kablo tesisatına ait bilgiler üzerlerine yazılıdır.
